Szablony prezentacji obiektów

Program fastGIS umożliwia predefiniowanie reprezentacji graficznej elementów węzłowych oraz styli linii elementów liniowych dla poszczególnych typów infrastruktury. Dodatkowo, można określić warstwę na której dany obiekt jest umieszczany. Dzięki temu użytkownik nie musi się zastanawiać nad właściwą reprezentacją graficzną obiektu który jest na mapie umieszczany, wszystko dzieje się automatycznie.

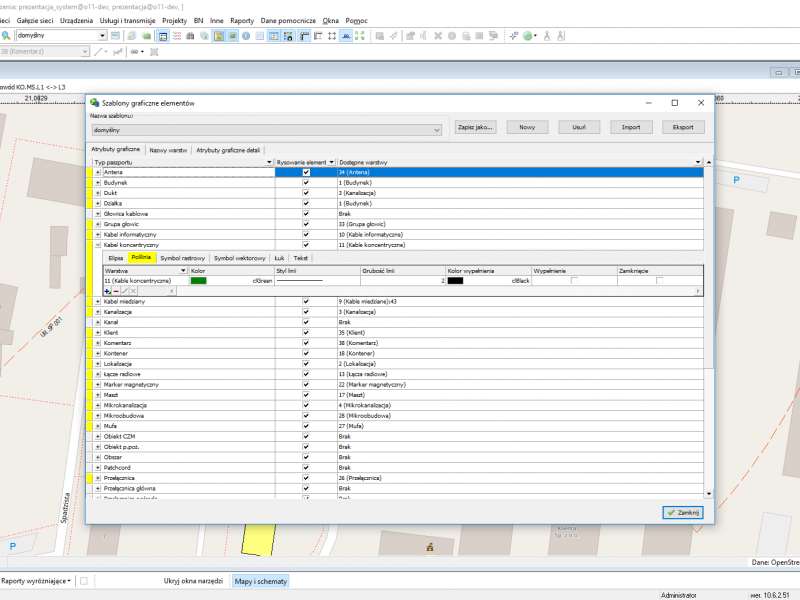

Okno szablonów graficznych elementów w programie fastGIS: typy obiektów z warstwą i atrybutami graficznymi, takimi jak kolor i styl linii

Występuje w modułach

Inne funkcje z tej grupy

Cała grupa w katalogu funkcji
  • Prymitywy graficzne i ich style

    • PSE
    • GESUT

    System fastGIS umożliwia rysowanie i edycję typowych elementów prymitywnych jak linie proste, łamane, łamane zamknięte (wypełnione i niewypełnione) oraz łuki. Można wybrać praktycznie dowolny styl jak linie proste, przerywane itp., grubość linii oraz jej kolor czy kolor wypełnienia. Specjalny tryb edycji w systemie fastGIS umożliwia dodawanie punktów charakterystycznych, ich przemieszczanie (dociąganie) i usuwanie. Elementy punktowe mogą być reprezentowane przez symbole wektorowe i rastrowe. Wszystkie operacje graficzne w systemie fastGIS są chronione wielopoziomowym undo/redo.

  • Symbole wektorowe

    • PSE
    • GESUT

    System fastGIS jest dostarczany z podstawową biblioteką wektorowych symboli, która może być rozszerzana przez użytkownika o symbole opracowane w specjalistycznych programach graficznych jak AutoCAD. Symbole wektorowe mogą być obracane i skalowalne wraz z mapą lub można je w niektórych przypadkach oznaczyć jako nieskalowalne - wówczas symbole wektorowe będą zachowywać się jak symbole rastrowe.

  • Symbole rastrowe

    • PSE
    • GESUT

    System fastGIS umożliwia wykorzystanie nieskalowalnych symboli rastrowych, odpowiednie prymitywy reprezentujące typowe elementy infrastruktury (jak np. studnia) są dostarczane w bibliotece systemu fastGIS.

  • Operacje edycyjne obiektów

    • PSE
    • GESUT

    Specjalny tryb edycji w systemie fastGIS umożliwia dodawanie punktów charakterystycznych obiektów, ich przemieszczanie (dociąganie) i usuwanie. Elementy punktowe mogą być reprezentowane przez symbole wektorowe i rastrowe. Symbole można umieszczać, usuwać, przesuwać, obracać i skalować lub podmieniać na inne symbole. W przypadku gdy obiekt posiada opis, można pole z opisem przemieścić w miejsce, które nie koliduje z treścią mapy. Wszystkie operacje graficzne w systemie fastGIS są chronione wielopoziomowym undo/redo.

  • Operacje blokowe

    • PSE
    • GESUT

    Zapewniono zestaw operacji blokowych, umożliwiających zaznaczenie zestawu obiektów na warstwach widocznych oraz operowanie na tym zestawie, np. przesunięcie, przeniesienie na inną warstwę, skopiowanie czy usunięcie. Wszystkie operacje graficzne w systemie fastGIS są chronione wielopoziomowym undo/redo.

Prezentacja online i demo na 30 dni

Na bezpłatnej prezentacji online pokażemy funkcje modułu dla Państwa sieci i odpowiemy na pytania. Potem przygotujemy demo na 30 dni, u Państwa albo u nas.
