Paszportyzacja Sieci Teleinformatycznej fastGIS
Sieć teleinformatyczna

Podstawową treść mapy stanowią dane o infrastrukturze sieciowej. Mapa ma charakter interaktywny i każdy naniesiony na nią element jest aktywny.

Nawigowanie po mapie jest bardzo intuicyjne. Wbudowane wyszukiwarki, zapamiętywanie widoków i mechanizmy pozwalające na znalezienie geometrii obiektu z poziomu kartoteki lub paszportu pozwalają na bardzo szybkie dotarcie do szukanych danych.
Rozwarstwienie mapy w kontekście typów obiektów pozwala na filtrowanie danych oraz standaryzację ich wizualizacji poprzez definiowane style.
Użytkownik może szybko odczytać dane o obiekcie korzystając z etykiet wyświetlanych przy obiektach, dymków podpowiedzi wyświetlanych po najechaniu kursorem na obiekt czy też wgląd do paszportu poprzez dwukrotne kliknięcie na elemencie mapy.

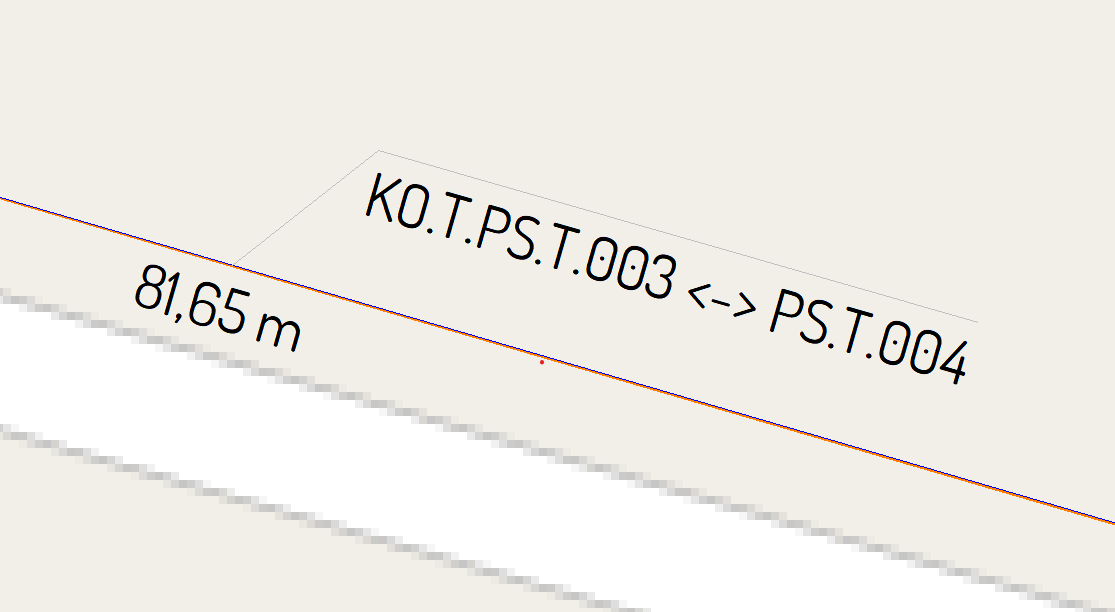

Pierwszym widocznym na mapie opisem elementu na mapie jest jego etykieta umieszczona w jego pobliżu. Administrator systemu ma możliwość skonfigurowania, które atrybuty paszportu obiektu będą prezentowane jako etykieta.

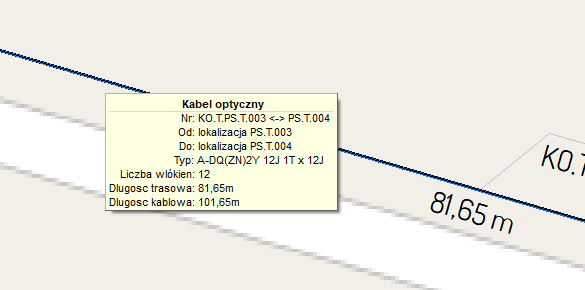

Mapa ma "żywy" charakter co objawia się aktywowaniem obiektu po najechaniu na niego kursorem oraz wyświetleniem podstawowej informacji o obiekcie w formie dymku.

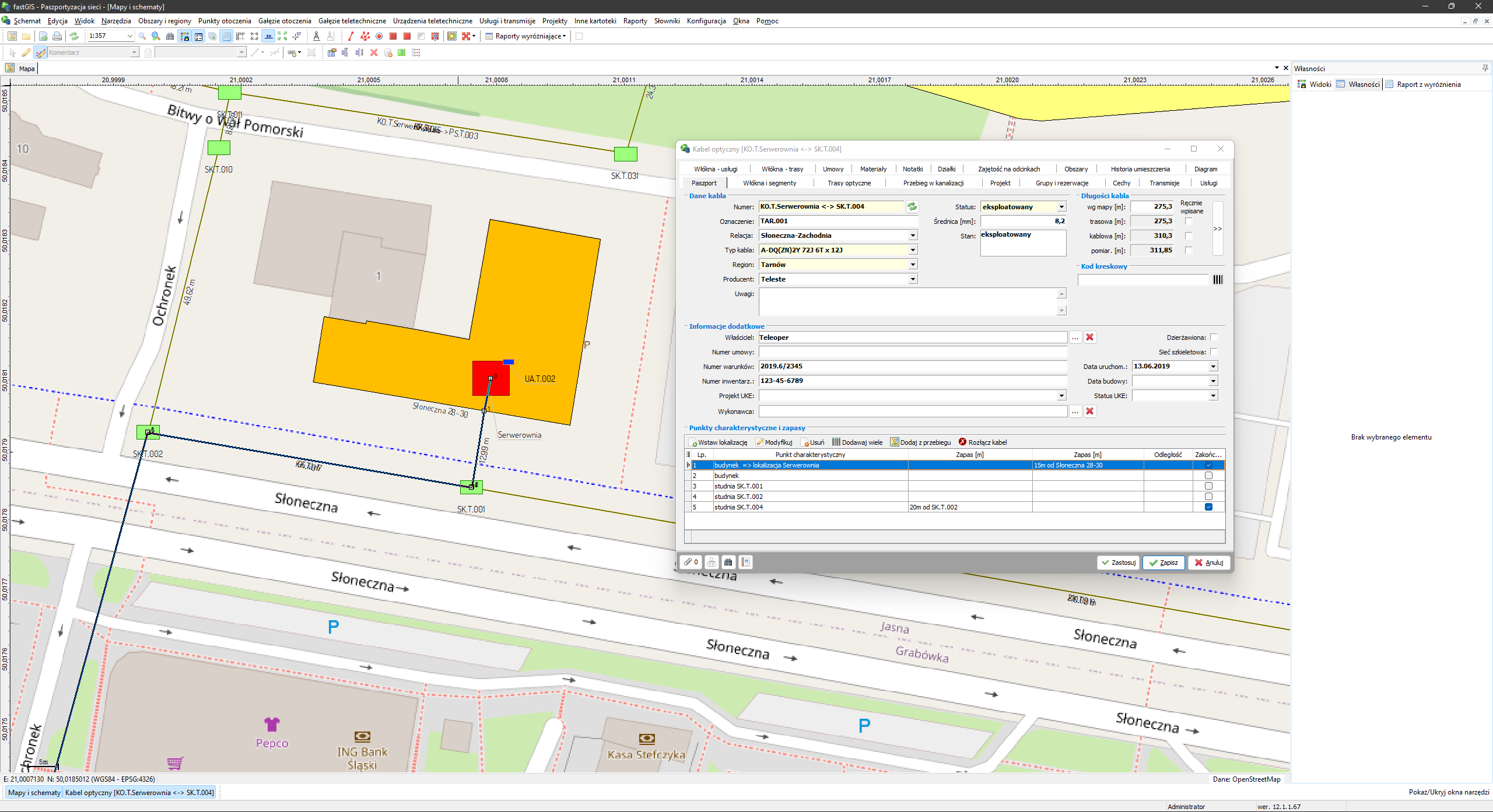

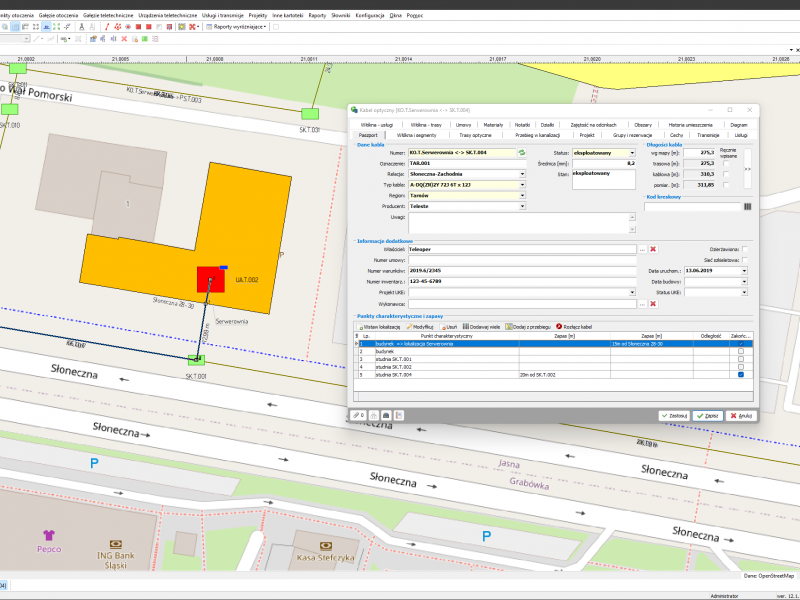

W przypadku gdy istnieje potrzeba obejrzenia pełnych informacji o obiekcie umieszczonym na mapie wystarczy dwa razy kliknąć aby pokazał się paszport obiektu.

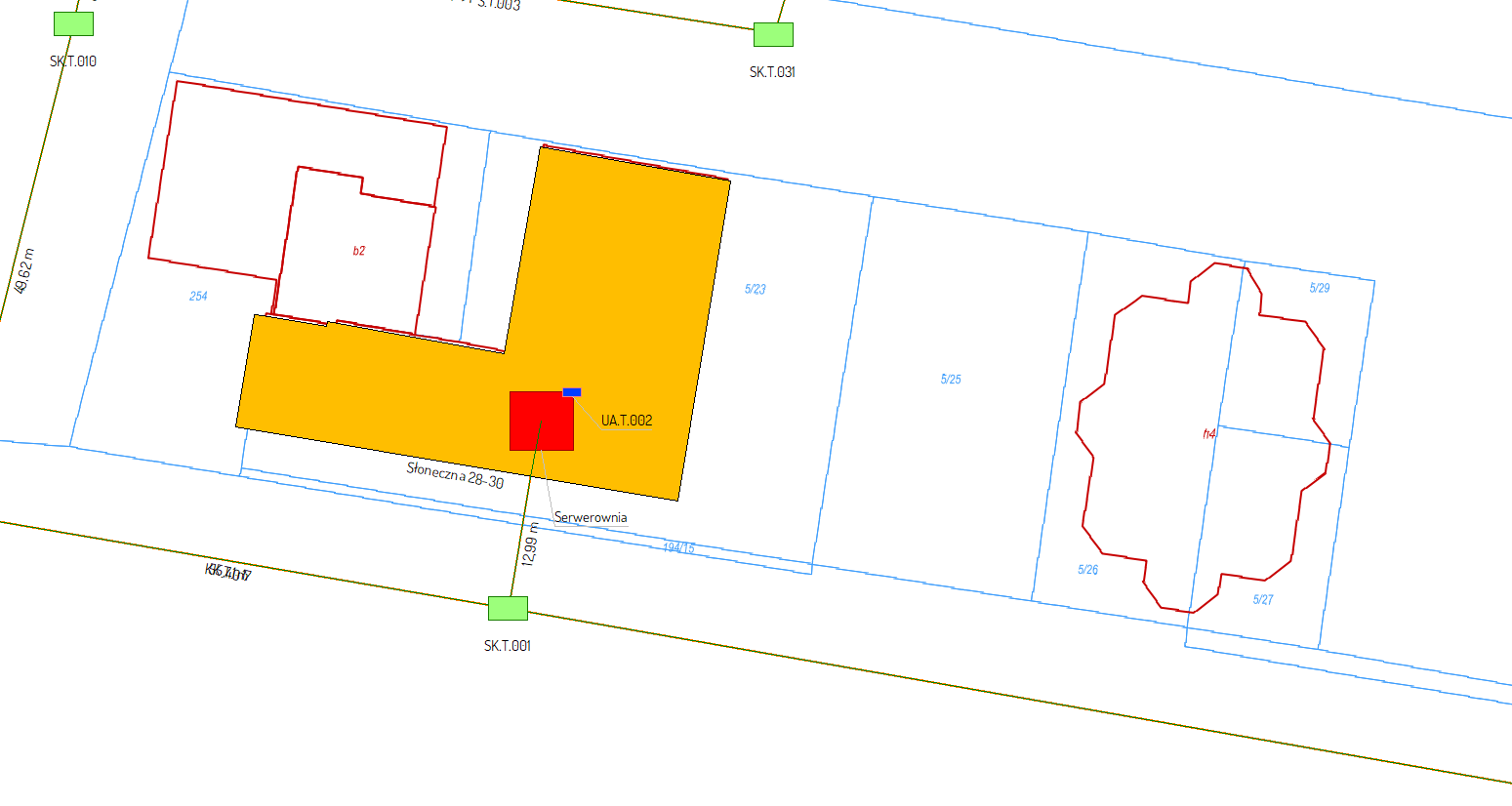

Obok danych przestrzennych o elementach sieci realizujących usługi teletechniczne lub innych branż ewidencjonowane mogą być obiekty otoczenia infrastruktury sieciowej. W szczególności obiekty budowlane takie jak budynki czy słupy a także kanalizacje wraz z rurami i studniami zapewniają możliwość dokładnego określenia miejsca instalacji urządzeń lub przebiegów kabli. Taki zbiór danych daje pełen obraz sieci wraz z jej otoczeniem i miejscami instalacji.
Obiekty na mapie w fastGIS są skategoryzowane przede wszystkim jako obiekty infrastruktury czyli sieci oraz obiekty otoczenia.
Dla obiektów sieci wyróżniamy takie typy jak:

Dla obiektów otoczenia wyróżniamy takie obiekty jak:

Sprawny i szybki dostęp do informacji przestrzennych zapewniony jest przez mechanizmy wyszukiwania zarówno punktów adresowych jak i obiektów. Zapamiętywalne widoki ułatwiają pozycjonowanie na mapie wraz z przywróceniem zapamiętanej widoczności warstw oraz kryteriów determinujących style wizualizacji obiektów.

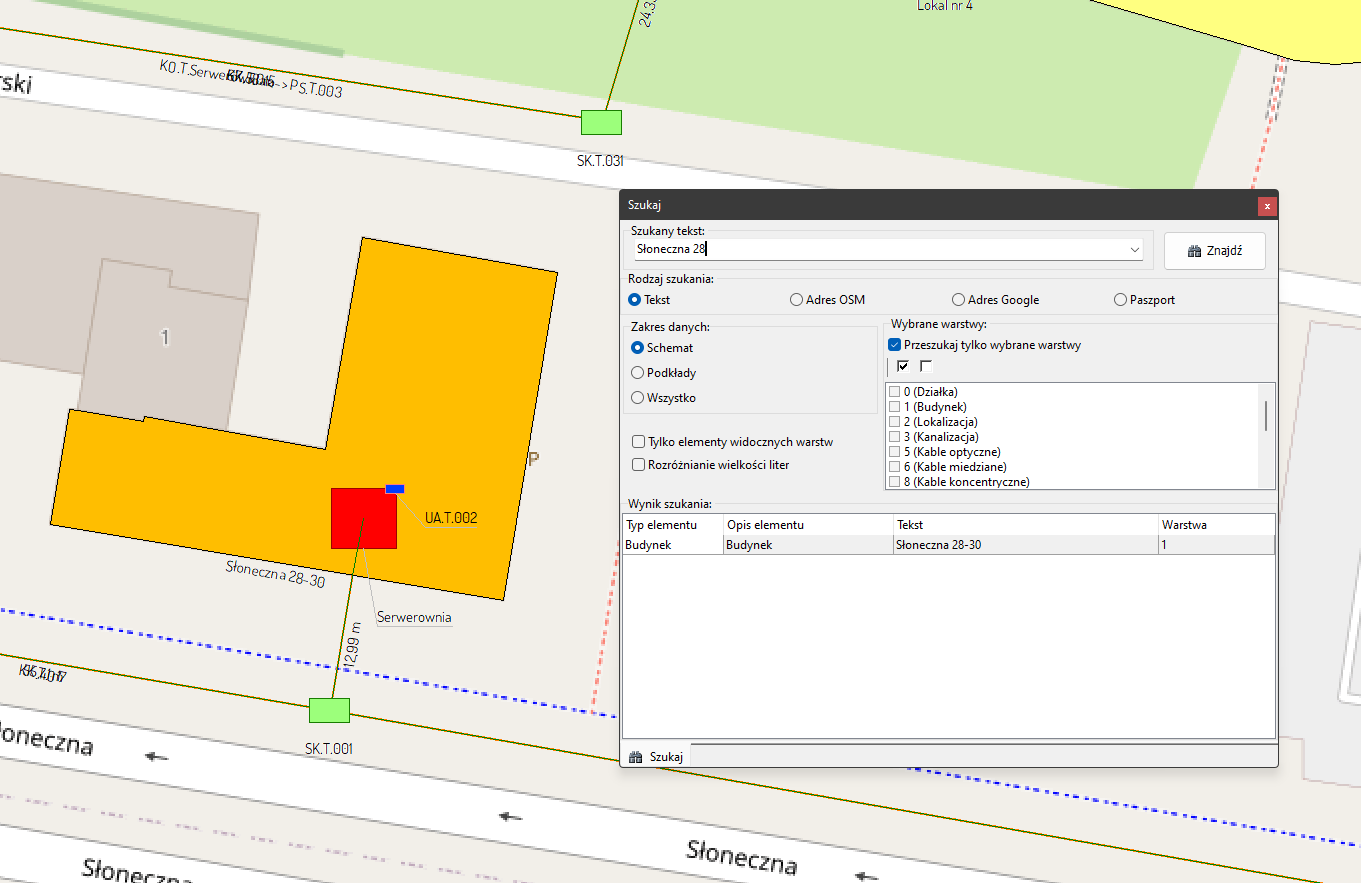

Wyszukiwarka zapewnia możliwość łatwego znalezienia obiektu lub punktu adresowego.

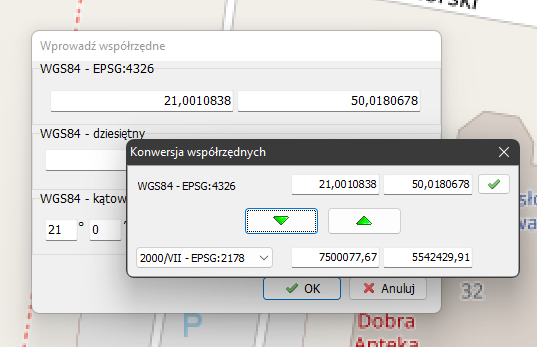

Możliwe jest odnalezienie miejsca na mapie po współrzędnych a okno wprowadzania współrzędnych udostępnia transformator współrzędnych w różnych formatach.

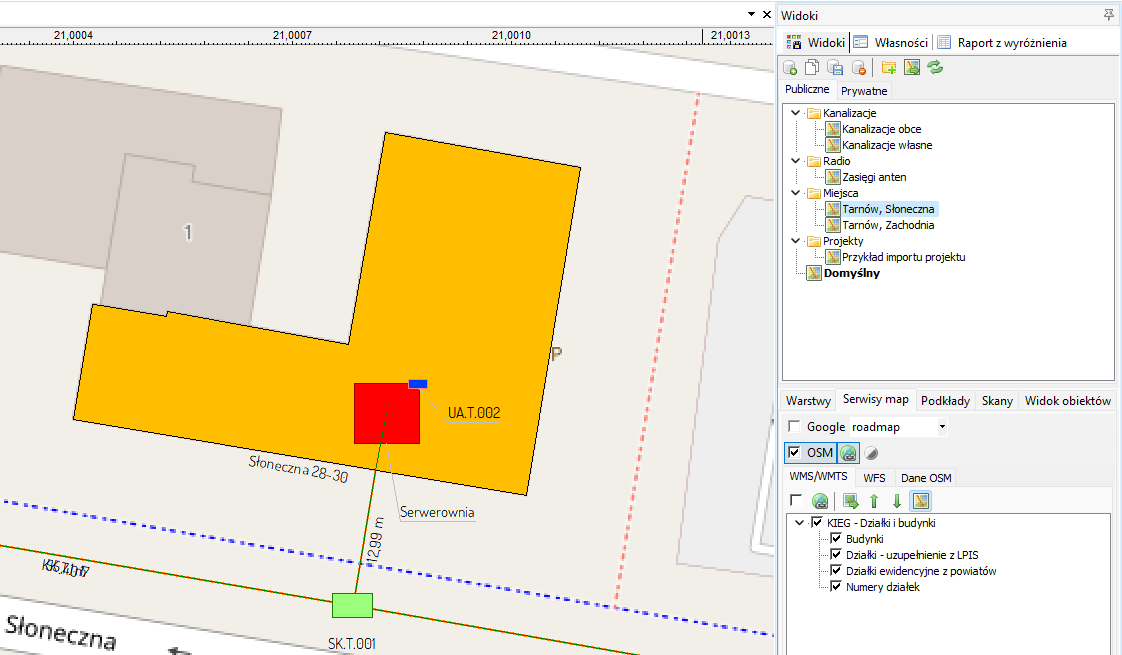

Wykorzystanie zapisanych widoków umożliwia spozycjonowanie się na mapie w zapamiętanym wcześniej obszarze.

Mapa cyfrowa ma strukturę wielowarstwową pozwalającą na prowadzenie danych przestrzennych w uporządkowany sposób z zachowaniem jednorodnej stylizacji. Warstwy można ukrywać i uwidaczniać w zależności od potrzeby a obiekty są prezentowane na poszczególnych warstwach w zależności od ich typu lub zadanych cech (np. właścicielstwa).
O liczbie i sposobie rozwarstwienia mapy decyduje uprawniona osoba. Warstwa jest tylko atrybutem dla obiektu i może być przydzielana dynamicznie w zależności od wartości wybranych atrybutów paszportu obiektu. W fastGIS to użytkownik decyduje o tym jak obiekt będzie wizualizowany na poszczególnych warstwach.

Sieć teleinformatyczna

Sieć elektroenergetyczna

Sieci uzbrojenia terenu

Dane podkładowe tworzące tło dla elementów infrastruktury są niezwykle istotne dla łatwej orientacji na mapie i stanowią nieocenioną pomoc przy wprowadzaniu danych o infrastrukturze. Wszystkie rodzaje podkładów zarówno pochodzących z zewnętrznych serwisów mapowych jak i importowanych z lokalnych plików prezentują się na mapie pod infrastrukturą i przenikają nawzajem.
Możliwość dostosowania i zapamiętania widoku mapy to ogromna zaleta ułatwiająca czytanie danych oraz szybkie przemieszczenie się w zadane miejsce. Każdy widok zapamiętuje miejsce, widoczność warstw oraz pozwala zastosować standaryzowane style wizualizacji dla obiektów w zależności od wartości wybranych atrybutów, np. właściciela lub statusu. Można tworzyć widoki kontekstowe przeznaczone dla różnych ról użytkowników co spowoduje inne spojrzenie na mapę np. dla użytkownika zajmującego się techniczną częścią sieci a inne spojrzenie dla użytkownika np. z działu sprzedaży i obsługi klienta.
Obiekty umieszczane i prezentowane na mapie cyfrowej przechowują informacje o swoich współrzędnych odwzorowujących ich rzeczywiste umiejscowienie. Standardowo stosowany jest układ EPSG:4326.
Mapa cyfrowa w fastGIS wyposażona jest w edytor pozwalający na wprowadzanie i modyfikację danych przestrzennych związanych z infrastrukturą i jej otoczeniem. Edytor wykorzystuje zestaw zdefiniowanych styli zapewniając jeden standard wprowadzania i prezentacji poszczególnych elementów infrastruktury.
